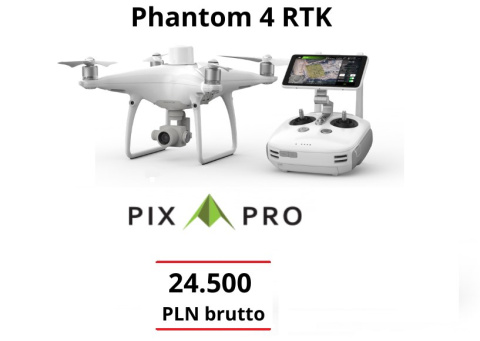

DJI Phantom 4 RTK + Oprogramowanie PixPro na 1 rok



Nowoczesny dron przeznaczony do szeroko pojętej geodezji. Tylko teraz w wyjątkowym zestawie z oprogramowaniem do tworzenia map i modeli 3D - PixPro w rocznej licencji.














Wspomaga pracę dzięki modułowi RTK, który pozwala na otrzymywanie centymetrowych dokładności. Zestaw wyposażony również w kontroler z wbudowanym ekranem 5'5 cala, który zasilany jest wymiennym akumulatorem WB37. Całość może być uzupełniona o dedykowaną stację mobilną D-RTK 2, połączenie z siecią np. SmartNet lub można wykorzystać dostęp do wykupionej sieci RTK.









Dron do geodezji z RTK



Dron Phantom 4 RTK został stworzony z myślą o geodezji, budownictwie czy wszelkiego rodzaju pomiarach z powietrza. To sprzęt do zastosowań przemysłowych, który dostarczy danych wcześniej praktycznie nieosiągalnych. Jego obsługa nie powinna stanowić problemu dla pracowników zajmujących się obrabianiem danych geodezyjnych. Użytkownicy mogą importować dane do wgranej aplikacji DJI PC GS Pro lub innego oprogramowania mapującego do tworzenia precyzyjnych map. Pliki KML/KMZ mogą być zaimportowane do aplikacji DJI GS RTK poprzez kartę microSD, aby dron poleciał po wcześniej zaplanowanej trasie. Oczywiście możliwe jest również szybkie zaplanowanie trasy lotu będąc w terenie.












Centymetrowa precyzja dzięki modułowi RTK



Moduł RTK pozwala na uzyskiwanie precyzyjnych na poziomie centymetra informacji o położeniu drona oraz miejscu wykonywania zdjęć. Dzięki temu dane pozyskiwane z drona są rzetelne oraz jeszcze bardziej dokładne. Pozwala to na tworzenie ortofotomap, modeli 3D czy liczenie objętości różnych materiałów na terenie inwestycji czy budowy. Drona Phantom 4 RTK można używać do licznych prac, dzięki możliwości podłączenia systemu pozycjonującego do stacji mobilnej D-RTK 2 (do kupienia oddzielnie), NTRIP (przez protokół internetowy), klucz 4G lub hotspot WiFi. Można również zachowywać dane satelitarne, aby użyć je w późniejszym czasie do PPK (Post Processed Kinematics). Dron posiada moduł z miejscem na kartę SIM w celu połączenia się z internetem.



Przeczytaj nasz artykuł dotyczący pomiaru hałd węglowych z drona





Technologia TimeSync w Phantom 4 RTK

Opcja Timesync dostępna jest w dronach z wyższej półki między innymi w Phantomie 4 RTK. Funkcja ta oferuje programistom możliwość dokładnej synchronizacji zewnętrznego wykrywania i obliczeń z czasem GPS / RTK, zegarem kontrolera lotu i czasem ekspozycji kamer.

TimeSync uzupełnia każde zdjęcie o dokładne metadane i poprawia pozycjonowanie ich do centrum matrycy CMOS, optymalizując dzięki temu wyniki fotogrametryczne. Dzięki temu systemowi zdjęcia otrzymują dane lokalizacyjne z dokładnością co do centymetra.








Kamera 20 Megapikseli i 1 calowa matryca

Dron Phantom 4 RTK posiada kamerę o rozdzielczości 20 megapikseli oraz 1 calową matryce znaną z poprzednich modeli drona Phantom 4. Aparat posiada mechaniczną migawkę co pozwala na wykonywanie serii zdjęć (np. pod ortofotomapy) bez ryzyka rozmazania obrazu. Phantom 4 RTK uzyskuje GSD 2.74 cm latając na wysokości 100 metrów.






Zasięg do 5 km

Dzięki technologii OcuSync 2.0 dron pozwala na dalekie loty bez ryzyka utraty połączenia. Producent deklaruje zasięg nawet do 5km jednak należy pamiętać, że informacje te podawane są na terenie bez żadnych zakłóceń.











Oprogramowanie do tworzenia ortofotomap i modeli 3D - PixPro








Software Pixpro to oprogramowanie do inteligentnych, prostych i bezpiecznych pomiarów, zapewniające szybki wgląd w dane, aby skutecznie wspierać Twój biznes. Zapomnij o skomplikowanym procesie przetwarzania zdjęć aby uzyskać ortofotomapę. Dzięki PixPro usprawnisz swoje działania bez konieczności inwestycji dziesiątek tysięcy w oprogramowanie.



Więcej o PixPro



Zaprojektowany, aby zapewnić szybki wgląd w dane, oferuje innowacyjne metody i zapewnia najbardziej wydajne, zrównoważone i opłacalne rozwiązania. Łatwa integracja z AutoCad, PV Case lub jakimkolwiek innym oprogramowaniem. Jest w pełni zautomatyzowany. Potężny silnik analityczny, sugestywny i łatwy w obsłudze graficzny interfejs użytkownika, uruchamianie procesu jednym kliknięciem znacznie poprawia wrażenia i prostotę użytkownika. Ukierunkowany na rozwiązywanie problemów geodezyjnych i ułatwianie wielu etapów pracy w terenie i poza nim, zapewnia pracownikom unikanie bezpośredniego narażenia na niebezpieczeństwo lub trujące środowisko.








Bardzo szczegółowe tereny 3D

Wizualizacja obiektu w trybie 3D nigdy nie była tak prosta - bez względu na rozmiar obiektu ciesz się nawigacją po różnych wymiarach bez utraty nawet najmniejszego szczegółu. Duży silnik wizualizacji danych umożliwia powiększanie, pomniejszanie, przeciąganie strefy wizualizacji z jednego obiektu do drugiego, bez utraty szybkości lub jakości wizualizacji.

Prawdziwa ortofotomapa nieograniczonego rozmiaru

Brak ograniczeń programowych dla generacji True Orthophoto! Dokładna Prawdziwa Ortofotomapa to niezastąpione narzędzie, gdy wymagane są precyzyjne pomiary odległości. Zapewnia dokładną mapę pod każdym kątem i współczynnikiem i jest jednym z najbardziej opłacalnych i dokładnych narzędzi do mapowania.


Menedżer zdjęć

Szeroki wachlarz opcji zarządzania zdjęciami umożliwia użytkownikowi obróbkę zdjęć uzyskanych za pomocą dowolnego aparatu fotograficznego. Dzięki Photo Manager możesz również łatwo przeglądać, aranżować, zaznaczać lub odznaczać określone zdjęcia do dalszego przetwarzania danych.



Zaawansowana kalibracja zdjęć

Korzystając z fotograficznych informacji EXIF, baza danych wewnętrznych parametrów aparatu zapewnia szybki sposób kalibracji zdjęć w celu uzyskania optymalnych wyników fotogrametrycznych. W przypadku niedostępności danych EXIF ​​oprogramowanie oferuje automatyczny proces wykrywania i kalibracji parametrów wewnętrznych.



Rzadka rekonstrukcja chmury punktów

Rzadkie chmury punktów często mają reprezentować zewnętrzną powierzchnię obiektu. Aby zapewnić jak najlepsze wrażenia użytkownika, oferujemy 3 poziomy rekonstrukcji: niski, średni, wysoki.



Gęsta chmura punktów

Gęste chmury punktów są kluczowymi elementami tworzenia siatki 3D na podstawie oryginalnego materiału 2D. Gęstsze chmury punktów 3D zapewniają lepszą wizualizację i pozycjonowanie, chociaż mogą wymagać mocniejszych maszyn i zajmować więcej czasu.



DEM

Cyfrowy model wysokości zapewnia szczegółowe informacje o terenie. Warstwa DEM jest przydatna do szybkiej i nieograniczonej wizualizacji rzeźby powierzchni i dokładnej analizy obiektów. Różnorodność opcji cieniowania, a także opcje kadrowania i wypełniania otworów umożliwiają dostosowanie DEM do dalszych pomiarów 2D i 3D.



Wygodny menedżer GCP

GCP (naziemne punkty kontrolne) służą do blokowania danych obiektu w lokalnym układzie współrzędnych. Odgrywa również istotną rolę w porównywaniu tego samego obiektu w różnych odstępach czasu. Oszczędzaj czas i upraszczaj proces porównania, łatwo ustawiając początkowe GCP i zapamiętując je na potrzeby przyszłych projektów.



Konfigurowalny przepływ pracy

Oszczędzaj czas i dostosuj przepływ pracy do swoich potrzeb. Wybierz potrzebne kroki procesu, klikając znacznik wyboru i pozwól oprogramowaniu wykonać cały przepływ pracy bez Twojej interwencji. Zmieniaj i dostosowuj go tyle razy, ile chcesz.



Zaawansowana wizualizacja

Spraw, aby Twoje raporty były bardziej wyraziste, wyróżniając potrzebne elementy. Użyj różnych kolorów, opcji łysiny, innego formatu elementu, aby podkreślić jego znaczenie. Ponadto wybierz osobne elementy do podświetlenia, bez względu na to, czy są w zestawie, czy narysowane osobno.



Porównanie obiektów w czasie

Ta funkcja umożliwia monitorowanie zmian obiektu w czasie i uzyskiwanie cennych informacji potrzebnych do efektywnego planowania zasobów i przepływu pracy. Pozwala również zapobiegać potencjalnym katastrofom, a tym samym zwiększyć bezpieczeństwo pracy na obiekcie. Użyj tej funkcji, aby wykryć przypadki oszustw w codziennej rutynie.



Raportowanie

Twórz tyle różnych raportów, ile chcesz. Przekaż własne komentarze, dodając osobiste adnotacje. Oznacz go swoimi poświadczeniami i prześlij ten dokument swoim współpracownikom, partnerom lub klientom. Wybierz z szerokiej gamy elementów dostępnych do raportowania: Rzadka chmura punktów / Gęsta chmura punktów / DEM / Linie konturowe / Prawdziwa ortofotomapa / Oddzielne pomiary / itp.



Szeroka różnorodność eksportowa

Liczne opcje importu i eksportu sprawiają, że zarządzanie i przenoszenie danych jest łatwe i elastyczne. Możesz wybrać: - Format: DXF / LAS / LAZ / PLY / OBJ / TIFF / STL / XYZ / PXG / CSV / TXT / SHP - Etap projektu: Rzadka chmura punktów / Gęsta chmura punktów / DEM True Orthophoto / Contour Lines / Pełny projekt - Układ współrzędnych - Współrzędne: wewnętrzne / georeferowane









PixPro - Licencja na 1 rok



Program PixPro oferowany w zestawie dla geodety jest w formie 1 letniej licencji na korzystanie z programu na swoim własnym komputerze. Uważamy, że jest to idealne rozwiązanie dla osób, którzy nie chcą inwestować kilkudziesięciu tysięcy złotych na konkurencyjne oprogramowanie bez potwierdzenia czy ten produkt to właśnie to.

Kupując ten zestaw otrzymacie Państwo możliwość przedłużenia licencji w niższej cenie. Koszt przedłużenia licencji na kolejny rok wynosi 4900 zł netto. Standardowa cena 9400 EUR / Rocznie



Istnieje opcja zakupu programu w ramach licencji wieczystej - prosimy o kontakt w celu modyfikacji oferty.






Co znajduje się w zestawie:

  • Dron DJI Phantom 4 RTK
  • Licencja PixPro na 1 rok
  • Aparatura sterująca z akumulatorem WB37
  • Śmigła – 4 pary
  • Ładowarka z kablem AC
  • Akumulator 5870 mAh – 2 sztuki
  • Blokada gimbala
  • Karta microSD (16 GB)
  • Styropianowa walizka transportowa
  • Kabel micro USB

Specyfikacja techniczna Phantom 4 RTK

Masa startowa 1391 g
Przekątna 350 mm
Maks. pułap n.p.m 6000 m
Maks. prędkość wznoszenia 6 m/s (lot automatyczny); 5 m/s (kontrola manualna)
Maks. prędkość opadania 3 m/s

Maks. prędkość 50 km/h (P-mode)
58 km/h (A-mode)

Maks. czas lotu Ok. 30 minut
Temp. pracy 0° – 40℃
Częstotliwość 2.400 GHz – 2.483 GHz

Moc transmisji (EIRP) 2.4 GHz
CE:< 20 dBm

Dokładność zawisu RTK włączone i działające poprawnie:
Pionowo:±0.1 m;Poziomo:±0.1 m
RTK wyłączone:
Pionowo:±0.1 m(z sys. pozycjonowania );
±0.5 m(z pozycjonowaniem GNSS)
Poziomo:±0.3 m(z sys. pozycjonowania);
±1.5 m(z pozycjonowaniem GNSS)

Pozycjonowanie obrazu Pozycja punktu centralnego kamery jest zależna od środka wbudowanej anteny D-RTK w punkcie znajdującym się we współrzędnych od punktu centralnego (x=36, y=0, z=192 mm), pozycja ta jest już nakładana na współrzędne obrazu w danych Exif (x – oś do przodu, y – oś w prawo, z – oś w dół).

FUNKCJE MAPOWANIA

Dokładność mapowania ** Dokładność mapowania spełnia wymagania standardów dokładności ASPRS dla cyfrowych ortofotomap klasy III
** właściwa dokładność jest zależna od warunków oświetleniowych i mapowanych powierzchni, wysokości przelotu, użytego oprogramowania i innych czynników.

Terenowa wielkość piksela (GSD) (H/36.5) cm/piksel,
H: pułap w metrach w stosunku do mapowanego obiektu

Efektywność otrzymywania danych Maks obszar – ok. 1 km² na jeden przelot (na wysokości 182 m, GSD ok. 5 cm/piksel, spełnione wymagania standardów dokładności ASPRS dla cyfrowych ortofotomap klasy III)

SYSTEM POZYCJONOWANIA OPTYCZNEGO

Dopuszczalna prędkość ≤ 50 km/h na 2 m nad ziemią, dobre oświetlenie
Wysokość wykrycia 0 – 10 m
Odległość wykrycia 0 – 10 m
Zakres wykrycia przeszkód 0.7-30 m

Pole widzenia (FOV) Sensor przedni / tylny: 60° (poziomo), ±27° (pionowo)
Sensor dolny: 70° (przód – tył), 50° (lewo – prawo)

Częstotliwość pomiaru Sensor przedni / tylny:10 Hz;
Sensor dolny: 20 Hz

Środowisko pracy Powierzchnie z wyraźną fakturą, dobre oświetlenie (> 15 lux)


KAMERA

Sensor 1″ CMOS; Efektywne piksele: 20M

Optyka FOV 84°;8.8 mm / 24 mm(35 mm, ekwiwalent: 24 mm);
f/2.8 – f/11, auto focus at 1 m – ∞

Zasięg ISO Video:100-3200(Auto)
100-6400(Manual);

Photo:100-3200(Auto)
100-12800(Manual)

Prędkość migawki mechanicznej 8 – 1/2000 s
Prędkość migawki elektronicznej 8 – 1/8000 s

Maks. rozmiar obrazu 4864×3648(4:3);
5472×3648(3:2)

Nagrywanie Video H.264,4K:3840×2160 30p
Format Foto JPEG
Format Video MOV

Obsługiwane systemy plików FAT32(≤ 32 GB);
exFAT(> 32 GB)

Obsługiwane karty SD MicroSD, Maks. pojemność: 128 GB. Wymagana klasa 10 lub UHS-1, wymagana prędkość zapisu ≥15 MB/s

Temp. pracy 0° – 40℃

AKUMULATOR (PH4-5870MAH-15.2V)

Pojemność 5870mAh
Napięcie 15.2V
Typ baterii LiPo 4S
Energia 89.2 Wh
Waga 468 g
Temp. ładowania -10° – 40℃
Maks. moc ładowania 160W

GNSS

Pojedyncza częstotliwość, moduł GNSS GPS+GLONASS
  Wykorzystywana częstotliwość:
GPS:L1/L2;
GLONASS:L1/L2

Czas ustanowienia połączenia:< 50 s

Dokładność pozycjonowania:Pionowo 1.5 cm + 1 ppm;
Poziomo 1 cm + 1 ppm1 ppm oznacza 1mm dopuszczalnego błędu za każdy km prędkości urządzenia (wartość uśredniona).

GIMBAL

Stabilizacja 3-osiowa (tilt, roll, yaw)
Pitch -90° do +30°
Maks. prędkość obrotu 90°/s
Zakres wibracji kątowej ±0.02°

PODCZERWIEŃ

Zasięg wykrycia przeszkód 0.2 – 7 m

Pole widzenia (FOV) 70°(poziomo)
±10°(pionowo)

Częstotliwość pomiaru 10 Hz
Środowisko pracy Powierzchnia odbijająca sygnał rozproszony, współczynnik odbicia > 8% (ściany, ludzie, drzewa itp.)

APARATURA STERUJĄCA

Częstotliwość pracy 2.400 GHz – 2.483 GHz

Moc nadajnika (EIRP) 2.4 GHz
CE:< 20 dBm

Maks. zasięg transmisji CE: 5 km (teren otwarty, wolny od zakłóceń)
Zapotrzebowanie na prąd 16 W (średnio)

Wyświetlacz 5.5-calowy, 1920×1080, 1000 cd/m², system operacyjny Android
pamięć 4G RAM+16G ROM

Temp. pracy 0° – 40℃

ŁADOWARKA (PH4C160)

Napięcie 17.4V
Moc znamionowa 160W
